隨著智能終端、工業控制設備、車載顯示以及醫療電子產品的快速發展，市場對于中小尺寸液晶顯示屏的需求持續增長。其中，4.5英寸480×854分辨率液晶屏憑借顯示面積適中、畫質細膩、結構緊湊等特點，成為眾多設備廠商青睞的規格之一。

　　今天，我們就圍繞HF-34520-X309-A0 4.5英寸480×854分辨率TFT液晶顯示模組展開詳細解析。從尺寸參數、分辨率、顯示效果、接口方式、觸控性能到應用場景，全面了解這款工業級液晶屏的核心優勢，幫助企業和工程師高效選型。

　　一、HF-34520-X309-A0基本參數介紹

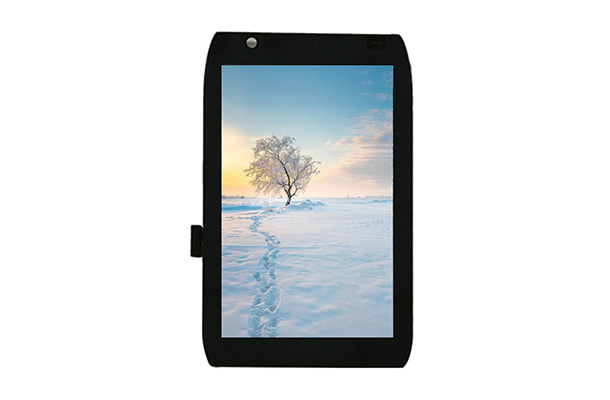

　　HF-34520-X309-A0是海菲光電推出的一款4.5英寸TLCM顯示模組，兼具高清顯示與穩定性能。

　　1、屏幕尺寸

　　該產品采用：

　　4.5英寸液晶面板

　　相比4.3寸屏幕，顯示區域更大，適合展示更多內容。

　　2、分辨率

　　分辨率為：

　　480(RGB) × 854 Pixels

　　屬于FWVGA高清規格，畫面顯示更加細膩。

　　3、顯示模式

　　采用：

　　Normally Black（常黑模式）

　　具備更高對比度，黑色更純凈，視覺層次感更強。

　　4、顯示區域

　　LCD Active Area：

　　55.44(H) × 98.64(V) mm

　　適合縱向UI布局設計。

　　二、IPS全視角顯示，視覺體驗更優秀

　　HF-34520-X309-A0規格書顯示其Viewing Direction為：

　　Free（全視角）

　　可視角度參數達到：

　　上下左右80°

　　IPS全視角屏的優勢主要體現在：

　　1、任意角度觀看不偏色

　　適用于多人同時查看屏幕。

　　2、色彩更鮮艷

　　色域達到：

　　70%

　　顏色還原更真實。

　　3、對比度更高

　　典型對比度：

　　1000:1

　　黑白層次分明，細節更豐富。

　　三、高清顯示效果更細膩

　　該液晶模組具備優秀顯示性能：

　　1、亮度表現

　　LCM+TP亮度：

　　300cd/㎡

　　規格圖紙標注：

　　220cd/㎡（Min） / 270cd/㎡（Typ）

　　適合室內和部分半戶外環境。

　　2、響應速度快

　　響應時間：

　　20~25ms

　　顯示動態圖像時拖影更少。

　　3、透過率高

　　Transmittance：

　　4.25%

　　提升整體顯示清晰度。

　　四、MIPI接口傳輸穩定高效

　　該產品采用：

　　MIPI接口

　　驅動IC為：

　　ST7701SN

　　其優勢包括：

　　1、傳輸速度快

　　支持高清視頻與動態畫面顯示。

　　2、抗干擾能力強

　　工業復雜環境下穩定性更高。

　　3、布線更簡潔

　　可減少主板空間占用。

　　五、電容觸摸設計，支持5點觸控

　　HF-34520-X309-A0搭載電容觸摸屏：

　　觸控IC

　　GT911

　　觸控結構

　　G+G結構

　　支持點數

　　5點觸控

　　具備以下優勢：

　　操作靈敏

　　支持多指操作

　　交互體驗更好

　　同時采用：

　　旭硝子1.1mm蓋板玻璃

　　提升整體耐用性。

　　六、結構設計輕薄，安裝方便

　　該模組尺寸參數如下：

　　LCM外形尺寸

　　60.0(H) × 109.0(V) × 1.68(D) mm

　　TP可視區域

　　55.74 × 98.94 mm

　　整機厚度

　　約：

　　3.73mm

　　輕薄設計適用于：

　　手持終端

　　嵌入式設備

　　智能控制面板

　　七、工作溫度范圍廣，適合工業環境

　　規格書顯示：

　　工作溫度

　　-20℃ ~ +70℃

　　存儲溫度

　　-30℃ ~ +80℃

　　并通過多項可靠性測試：

　　1、高溫存儲

　　80℃ / 48小時

　　2、低溫存儲

　　-30℃ / 48小時

　　3、高溫高濕測試

　　60℃ / 90%RH / 48小時

　　4、冷熱沖擊測試

　　10 Cycles

　　說明產品具有較強穩定性。

　　八、耐用性強，適合長期使用

　　該產品具備良好的耐用性能：

　　表面硬度

　　≥6H（鉛筆硬度）

　　具備：

　　防刮傷

　　防磨損

　　防日常碰撞

　　同時支持ESD測試：

　　接觸±4KV / 空氣±6KV

　　抗靜電能力更強。

　　九、適用行業廣泛

　　憑借4.5英寸+480×854分辨率+IPS全視角+觸控+工業級寬溫等特點，可廣泛應用于：

　　1、工業控制設備

　　人機交互控制終端。

　　2、車載顯示設備

　　導航儀、中控屏。

　　3、醫療設備

　　檢測儀器顯示終端。

　　4、智能家居

　　智能面板、可視門鈴。

　　5、物流與手持終端

　　掃碼槍、PDA設備。

　　十、為什么值得選擇HF-34520-X309-A0？

　　綜合來看，這款顯示模組具備以下核心優勢：

　　? 4.5英寸黃金尺寸

　　? 480×854高清分辨率

　　? IPS全視角顯示

　　? MIPI高速接口

　　? 5點電容觸摸

　　? 工業級寬溫設計

　　? 結構輕薄

　　? 穩定耐用

　　對于需要穩定顯示與良好交互體驗的產品來說，它是一個不錯的選擇。

　　總結

　　HF-34520-X309-A0是一款兼具顯示效果、性能穩定性和結構適配性的4.5英寸480×854分辨率液晶顯示模組。無論是在工業控制、智能家居、車載顯示還是醫療電子領域，它都具備較高的應用價值。

　　如果您正在尋找一款性能可靠、觸控靈敏、接口先進的中小尺寸液晶顯示屏，HF-34520-X309-A0無疑是值得重點考慮的方案。
