在智能終端設備快速發展的今天,液晶顯示屏作為人機交互的重要窗口,其性能直接影響產品體驗。尤其是在工業控制、智能家居、醫療設備、車載顯示等領域,一款穩定、高亮、高分辨率的液晶模組尤為關鍵。今天,我們就以HF-34040-Z053-A0 3.97英寸480×800分辨率IPS TFT液晶顯示模組為例,全面解析其規格參數、性能特點以及應用優勢,幫助采購商、工程師和產品經理快速了解這款顯示屏的核心價值。

一、HF-34040-Z053-A0基本規格參數介紹
HF-34040-Z053-A0是由海菲光電推出的一款3.97英寸WV TFT LCM液晶顯示模組,采用IPS全視角技術,顯示效果清晰細膩,適用于多種中小尺寸顯示需求。
1. 屏幕尺寸
該產品尺寸為:
3.97英寸
這個尺寸介于3.5寸與4.3寸之間,兼顧顯示面積與便攜性,非常適合手持設備和嵌入式產品。
2. 分辨率
該屏幕采用:
480(RGB) × 800 Pixels
屬于WVGA級別顯示分辨率,能夠提供較清晰的圖像和文字顯示效果。
3. 像素密度
PPI達到:
235 PPI
較高的像素密度使得畫面更加細膩,減少顆粒感。
4. 顯示模式
采用:
Normally Black(常黑模式)
常黑模式具備更高對比度,在視覺上更具層次感。

二、IPS全視角技術帶來的顯示優勢
HF-34040-Z053-A0采用IPS面板,支持:
ALL O’clock 全視角顯示
相比傳統TN屏,其主要優勢體現在:
1. 可視角度更廣
從任意角度觀看都不會出現嚴重偏色或反色現象。
2. 色彩表現更優秀
支持:
16.7M色
能夠呈現更豐富的顏色層次。
3. 更適合戶外和復雜環境使用
在工業設備、車載導航等場景下,IPS屏幕可讀性更高。
三、觸控性能強,支持手套觸摸
這款模組集成電容觸摸屏(CTP),配置如下:
觸控IC
GT1151QM
接口類型
I2C接口
具有以下特點:
支持多點觸控
支持手套觸摸
支持被動簽名
觸摸靈敏度高
對于醫療設備、戶外設備以及特殊工業環境來說,手套觸摸功能尤為實用。
四、亮度高達450cd/㎡,顯示更清晰
HF-34040-Z053-A0亮度參數:
400cd/㎡(Min)
450cd/㎡(Typ)
這意味著:
1. 室內顯示效果優秀
文字和圖像顯示清晰。
2. 半戶外環境依然可視
在陽光較強環境下仍具備一定可視性。
3. 適合車載及工業設備
工業設備通常要求更高亮度來保證信息讀取。
五、接口方式先進:MIPI 2 Lane Video Mode
該產品采用:
MIPI 2 Lane Video Mode
并搭載:
GC9503V Driver IC
其優勢包括:
1. 數據傳輸速度快
滿足動態圖像和高清視頻需求。
2. 抗干擾能力強
工業環境中抗電磁干擾性能更穩定。
3. 節省PCB空間
相比RGB接口布線更簡單。

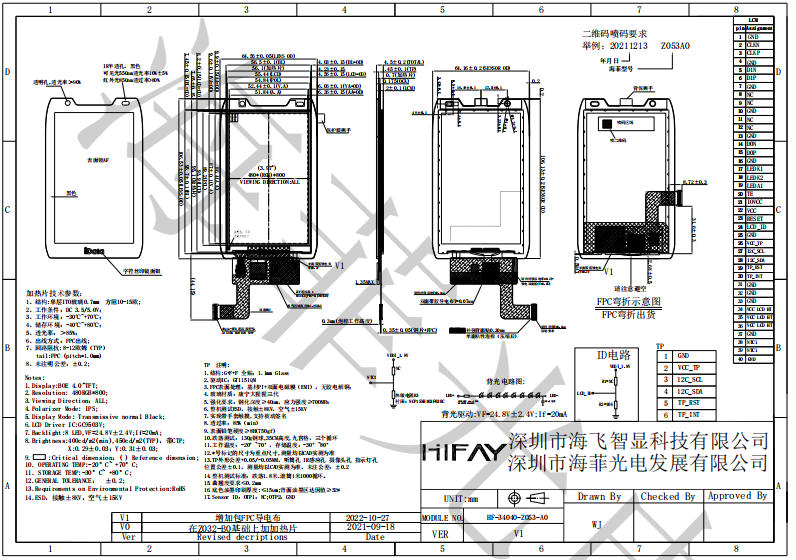

六、機械結構緊湊,便于整機設計
LCM尺寸
56.5(W) × 95.70(L) × 2.0(T) mm
CTP+LCM整體尺寸
64.56(W) × 106.53(L) × 4.5(T) mm
有效顯示區域
51.84 × 86.40 mm
這種結構設計優勢在于:
安裝方便
占用空間小
適合嵌入式結構設計
七、工業級工作環境適應能力強
HF-34040-Z053-A0支持寬溫工作:
工作溫度
-20℃ ~ 70℃
存儲溫度
-30℃ ~ 80℃
非常適合:
工業控制設備
戶外終端
車載設備
醫療設備
并且通過多項可靠性測試:
高溫高濕測試
高低溫沖擊測試
高溫存儲測試
低溫存儲測試
產品穩定性更高。
八、表面硬度高達8H,更耐磨耐刮
該觸摸屏表面硬度:
≥8H
同時采用:
康寧大猩猩三代玻璃
具備:
防刮花
抗沖擊
更耐久
并支持:
130g鋼球35cm跌落測試
耐用性出色。
九、支持加熱片設計,適合低溫環境
規格書中顯示:
該模組可增加加熱片設計
特點包括:
低溫快速升溫
防止屏幕結霧
保持觸控靈敏
適合:
冷鏈設備
北方戶外設備
軍工設備
十、HF-34040-Z053-A0適用行業分析
憑借其3.97英寸+480×800分辨率+IPS全視角+高亮度+工業級寬溫等優勢,可廣泛應用于:
1. 工業控制終端
PLC控制器、人機界面設備。
2. 智能家居設備
可視門鈴、智能控制面板。
3. 醫療設備
檢測設備、便攜醫療儀器。
4. 車載設備
導航儀、后視鏡顯示器。
5. 手持終端
PDA、掃碼設備、POS機。
總結
HF-34040-Z053-A0是一款性能全面的3.97英寸480×800分辨率IPS液晶顯示屏。其擁有:
高清顯示
IPS全視角
高亮度
寬溫工作
MIPI高速接口
支持手套觸摸
工業級穩定性
無論是工業項目開發,還是智能終端產品設計,這款液晶模組都具備較高的性價比和適配性。如果你正在尋找一款兼顧性能與穩定性的中小尺寸液晶屏,HF-34040-Z053-A0無疑是值得重點考慮的方案。
